Canbus转profibus从站网关

产品型号:PCTG-8014
用途:实现Canbus2.0A/B和ProfibusDP协议之间的双向转换
在线咨询

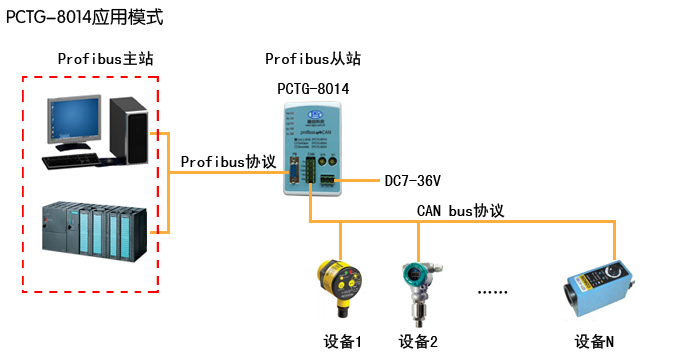

本网关是一种将Profibus总线和CAN总线桥接的设备。使用CAN通讯协议的设备（如：仪表、传感器等）可通过本网关和Profibus总线上的主站设备（如：西门子S7-300/400，ABB-800）进行数据交换。网关在Profibus总线上工作在从站模式。 CAN总线的报文收发支持基本模式和高级模式两种。基本模式支持灵活的CAN报文收发，CAN报文的ID符、帧类型、数据长度、数据等均可在线编程，通过PLC编程能够实现各种CAN低级及高级协议报文的收发功能，但PLC编程工作量较大。高级模式则需要在组态软件中配置CAN报文的ID符、帧类型、数据长度等，PLC在运行时只需要读取或写入CAN报文帧的数据即可，这种方式不需要PLC的编程，可方便实现1对多的CAN网络通信。

两种模式在网关组态时使用不同的GSD文件。

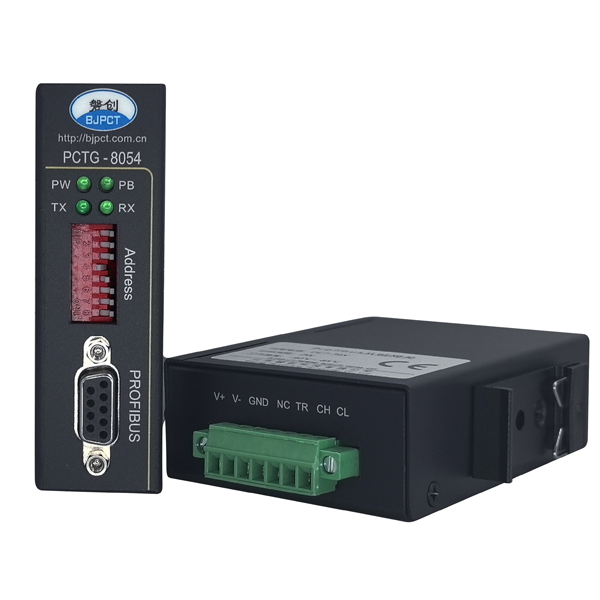

Can转profibus从站网关(图1)
